多图皇廷系列开关
图片 |
型号 |
图片 |
型号 |
16A 250V 单联单控大翘板开关 T2011R 零售价: 8.90 包装: 10个/箱 |
16A 250V 单联双控大翘板开关 T2012R 零售价: 9.80 包装: 10个/箱 |
||

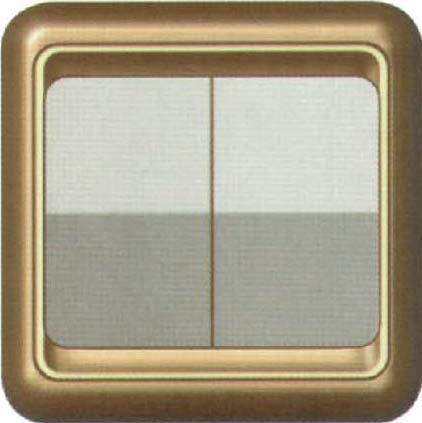

16A 250V 双联单控大翘板开关T2021R 零售价:13.00 包装: 10个/箱 |
16A 250V 双联双控大翘板开关T2022R 零售价:14.80 包装: 10个/箱 |
||
16A 250V 三联单控大翘板开关T2031R 零售价:16.00 包装: 10个/箱 |
6A 250V 三联单控大翘板开关T2032R 零售价:18.00 包装: 10个/箱 |
||
10A 250V 单相三极带单控开关插座T1030K/R-S 零售价:15.00 包装: 10个/箱 |
16A 250V 单相三极带单控开关插座T1630K/R-S 零售价:19.80 包装: 10个/箱 |
||
单联二芯电话插座 T3002K/R 零售价:19.20 包装: 10个/箱 |
单联八芯电脑信息插座 T3002K/R 零售价:43.80 包装: 10个/箱 |
||
单联普通电视插座 T4001G/R 零售价:15.00 包装: 10个/箱 |
单联宽带电视插座 T4002G/R 零售价:24.00 包装: 10个/箱 |
产品主要特点
开关,插座均符合国家强制性标准,取得3C认证
面板采用高级PC(聚碳酸脂),抗冲击,高阻燃性,不变色。
底座采用增强尼龙材料,绝缘性好,高阻燃性。
触头为银合金触头,分断能力高,抗氧化,抗磨损,寿命长。
开关采用跷板式滑动结构,自动清除氧化层。
多联开关接线时,火线只须接一次,由开关内部铜件连接,实现一进多出的功能。
插座插销采用磷青铜片,弹力持久。
插座带有保护门,防止意外触电。
系列全,品种多,款式新颍,迎合时代潮流。
产品使用说明
请具有安装资貭的电工安装。
按产品标有的极性,将电线分别接在L、N接地极。并拧紧接线螺钉,使之牢固。
接线规格:10A不小于1.5毫米平方,16A不小于2.5毫米平方,不大于4毫米平方。
用小平口螺丝刀从产品下部拆卸口卸下外框,插入开关跷板下部,轻轻将跷板卸下,即可露出螺钉孔, 用开关附带的安装螺钉与予埋好的底盒固定。并将卸下的跷板装回原位,外框扣回原位。
多图开关主要技术参数
项 目 | 参数要求 |
绝缘电阻 | ≥ 5 MΩ |
介电强度 | 2000V,一分钟不得出现间隙或击穿 |
温 升 | ≤ 45K |
通断能力 | 1.1
x 额定电压、1.25
x 额定电流、
cosø
= 0.3、200次
额定电压、1.2 x 额定电流、白炽灯负荷、200次 |
正常操作 | 额定电压、额定电流、cosø = 0.6、40000次 |
爬电距离 | ≥ 3 mm |
电气间隙 | ≥ 1.2 mm |
多图插座主要技术参数
项 目 | 参数要求 | ||||
绝缘电阻 | ≥ 5 MΩ | ||||
介电强度 | 2000V,一分钟不得出现间隙或击穿 | ||||
温 升 | ≤ 45K | ||||
分断容量 | 试验电压
= 1.1 x 额定电压;
试验电流 = 1.25 x 额定电流 试验次数 = 50次 |
||||
正常操作 | 额定电压、额定电流、cosø = 0.8、5000次 | ||||
拔出插头所需的力 | 多插销最大拔出力 | 10A
|
两极≤40N
两极带接地≤50N |
16A | 两极≤40N
两极带接地≤50N |
单插销最小拔出力 | 10A
|
两极≤40N
两极带接地≤50N |
16A | 两极≤40N
两极带接地≤50N |
|
爬电距离 | ≥ 3mm | ||||
电气间隙 | ≥ 3mm | ||||
防触电保护 | 安全保护门 |
